NANO-6062 採用英特爾凌動® E3900 系列處理器。它不僅能在 12W 以下的 TDP 下運行，適用於無風扇應用，而且還支援 -40°C 至 85°C 的工業級溫度範圍和 12V 至 24V 的寬電壓輸入。
支援四個 USB 3.0 端口，確保高速資料傳輸和低功耗。兩個 SATA III 介面（其中一個支援 mSATA，另一個支援 SATA），傳輸速度高達 6 Gb/s，可實現快速且靈活的系統擴充。兩個 Intel®千兆乙太網路控制器透過兩個 RJ45 連接埠提供雙千兆乙太網路 LAN 存取。 NANO-6062 可為醫療、網路、平板電腦、自助服務終端和數位看板應用等客製化獨特的系統。
| 一般的 | |
|---|---|
| 處理器 | – 英特爾® 凌動®雙核心/四核心 E3900 系列處理器（最高 12W） – 2MB 緩存 |
| BIOS | AMI UEFI BIOS |
| 記憶 | 1 個 DDR3L 1866/1600 MT/s 非 ECC SO-DIMM 記憶體插槽，最大容量 8GB |
| 儲存裝置 | – 1 個 SATA III 介面 – 1 個 mSATA 插槽（可透過 BIOS 選擇 mSATA 或 mini-PCIe） – 1 個 Micro-SD 插槽 |
| 看門狗定時器 | 可透過嵌入式控制器進行編程 |
| 硬體監控 | – 溫度（CPU 與系統） – 電壓（CPU 核心電壓、12V、5V、3.3V、1.35V） |
| 擴充介面 | – 1 個 M.2 插槽（E key） – 1 個全尺寸 mini-PCIe 插槽（可透過 BIOS 選擇 mSATA 或 mini-PCIe） |
| I/O介面 | |
|---|---|
| 聲音的 | – 整合於Intel® SoC中的高清音訊 – Realtek ALC892 HDA 音訊解碼器 – 後置 I/O 介面音訊插孔（帶線路輸出）和板載針腳（帶線路輸入、線路輸出和麥克風輸入） |
| 乙太網路 | – 2 個 Intel® I210IT千兆乙太網路控制器 – 後置 I/O 介面上的 2 個雙 RJ45 連接器 |
| 序列埠 | – 1 個板載 RS-232/422/485 介面（由 BIOS 選擇） |
| USB | – 後置 I/O 連接埠：2 個 USB 3.0 連接埠 – 板載：2 個 USB 3.0 連接埠（附接頭） |
| GPIO | 由嵌入式控制器控制的 8 位元可配置控制器 |
| 其他 | 機載TPM 2.0 |
| 展示 | |
| 圖形控制器 | – 英特爾®第九代整合式顯示卡支援 DirectX 12、OpenGL® 4.2 / OpenCL® 2.0 – 支援 H.264、H.265、MPEG2、VC-1/WMV9、JPEG、VP8 和 VP9 的視訊解碼硬體加速 |
| 顯示介面 | – LVDS：板載雙通道 24 位元 LVDS 接口，最高解析度 1920×1200 – VGA：板載 1 個 DB-15 接口，最高解析度 2560×1600 – DP：後置 I/O 面板 1 個 DP 接口，最高解析度 4096×2160 |
| 機械與環境 | |
|---|---|
| 方面 | 120毫米（長）x 120毫米（寬）；4.72英吋（長）x 4.72英吋（寬） |
| 電源 | 直流 12-24V 輸入 |
| 環境 | – 工作溫度：-40℃~85℃ – 儲存溫度：-40℃~85℃ – 相對濕度：5%~95%，無冷凝 |
| 認證 | CE、FCC B級 |
| 平均故障間隔時間 | 在 40°C 下運行超過 100,000 小時 |
| 訂購指南 | |
|---|---|
| AB1-3E89 | (R).NANO-6062-E3950 Nano-ITX ESB。英特爾凌動®四核心1.6GHz（12W）。支援DDR3L SO-DIMM記憶體/VGA/LVDS/DP/雙千兆乙太網路/M.2/SATA III介面。 |
| AB1-3G40 | (R).NANO-6062-E3940 Nano-ITX ESB。英特爾凌動®四核心1.6GHz（9W）。支援DDR3L SO-DIMM記憶體/VGA/LVDS/DP/雙千兆乙太網路/M.2/SATA III介面。 |
| AB1-3G41 | (R).NANO-6062-E3930 Nano-ITX ESB。英特爾凌動®雙核心1.6GHz（6W）。支援DDR3L SO-DIMM記憶體/VGA/LVDS/DP/雙千兆乙太網路/M.2/SATA III介面。 |
| 包裝清單 | |
|---|---|

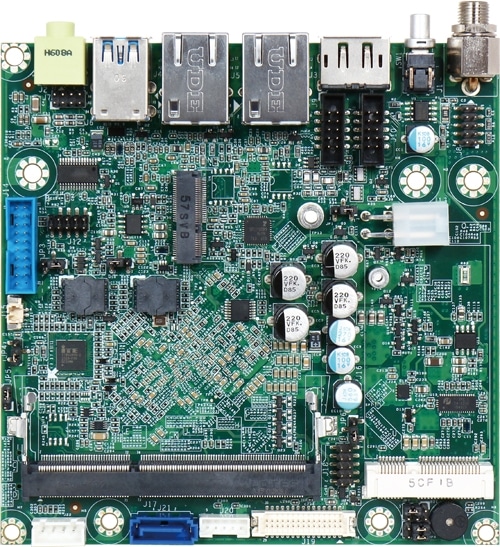

| 一塊 NANO-6062 Nano-ITX 主機板 | |
| 一個被動式散熱器 | |
| 一張安裝光碟 | |
